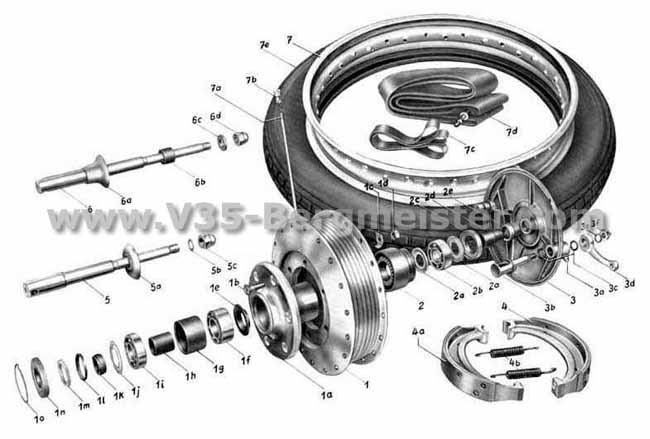

Tafel


Benennung

Anzahl

Bestell-Nr.

15

1

Bremstrommel

1

5010 K 2

15



Bremstrommel mit Nabenkörper, Bild 1, 1a, b, c,

1

5220 K 3

15



Bremstrommel mit Nabenkörper und Lager, Bild 1-10

1

5220 K 4

15

1a

Nabenkörper

2

5224 K 1

15

1b

Senkschraube (Ribe) M 8 x 32, V2A-rostfrei

12

IC

15

1c

Sicherungsblech

12

7344 K 6

15

1d

Sechskantmutter M 8 STOP

12

DIN 934

15

1e

Dichtring

2

7324 K 25

15

1f

Ring-Schräglager 20 x 47 x 20,6

2

3204B.2RSR

15

1g

Distanzrohr

2

7110 K 2

15

1h

Distanzrohr

2

7114 K 24

15

1i

Ring-Rillenlager 20 x 47 x 14

2

6204.2RSR

15

1j

Nilos-Ring, außen gespannt

2

für Lager 6204

15

1k

Abstandring

2

7104 K 11

15

1l

Kappe für Filzring

2

7324 K 24

15

1m

Filzring

2

7025 K 25

15

1n

Gewindering

2

7524 K 1

15

1o

Hakensprengring

2

7554 K 2

15



Mitnehmer, Bild 2-2e, und Bremsdeckel, Bild 3-3f,
nur für Vorderrad bestimmt,





15



Bremsdeckel für Hinterrad, siehe Tafel 9





15

2

Mitnehmer

1

5020 K 1

15

2a

Nilos-Ring, innen gespannt

2

für Lager 6204

15

2b

Ring-Rillenlager 20 x 47 x 14

1

6204.2RSR

15

2c

Dichtring, vollständig

1

7020 K 1

15

2d

Lagerbüchse

1

7014 K 24

15

2e

Abstandbüchse

1

7014 K 18

15

3

Bremsdeckel

1

2790 K 2

15

3a

Fettnippel M 6 x 4

1

DIN 06271

15

3b

Bremsschlüssel

1

5090 K 2

15

3c

Dichtring

2

7146 K 4

15

3d

Bremshebel

1

5084 K 2

15

3e

Federring A 8

1

DIN 127

15

3f

Hutmutter M 8

1

DIN 1587

15

4

Bremsbacke m. Belag u. Rohrnieten

4

5040 K 1

15



Bremsbackensatz mit Belag und Federn, Bild 4, 4b

2

5040 K 02

15

4

Bremsbackensatz im Austausch, fertig beklebt zum montieren

2



15

4a

Bremsbelag mit Rohrnieten

2

5050 K 01

15

4b

Zugfeder

4

7364 K 1

15

5

Achsbolzen für Vorderrad

1

7204 K 13

15

5a

Distanznabe

1

7514 K 2

15

5b

Beilagscheibe

1

7164 K 21

15

5c

Hutmutter M 14 x 1,5

1

DlN 1587

15

6

Achsbolzen für Hinterrad

1

7204 K 4

15

6a

Distanznabe

1

7514 K 3

15

6b

Abstandhülse

1

7014 K 23

15

6c

Beilagscheibe

1

7164 K 19

15

6d

Hutmutter M 14 x 1,5

1

DIN 1587

15

 7

Tiefbettfelge 2,15 B x 19, Stahlfelge verchromt

2

5064 K 2

15



Tiefbettfelge 2,15 B x 19, Leichtmetallfelge

2

5061 K 2

15

7a

Speiche, innen, V2A rostfrei

36

5074 K 1

15

7a

Speiche, außen, V2A rostfrei

36

5074 K 3

15

7b

Nippel, V2A rostfrei

72

18517 a

15

7c

Felgenband

2

18490

15

7d

Schlauch für Reifen 3,5 x 19

2

5170 K 02

15

7e

Stollenreifen 3,5 x 19

2

5169 K 04

15



Rad vollständig, bestehend aus den Teilen:
Bild 1-1o, 7-7b; mit Leichtmetallfelge
das Rad ist gleichfalls als Vorderrad, Hinterrad und Seitenwagenrad zu verwenden



5150 K 01
